Prototipi generatore di aria calda



per camino (foto 1,2,3,5,6)

e per cucina a gas (foto 16, 17, 18)

New York 28 gennaio 2016



1. Generatore aria calda per camino.

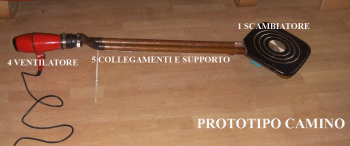

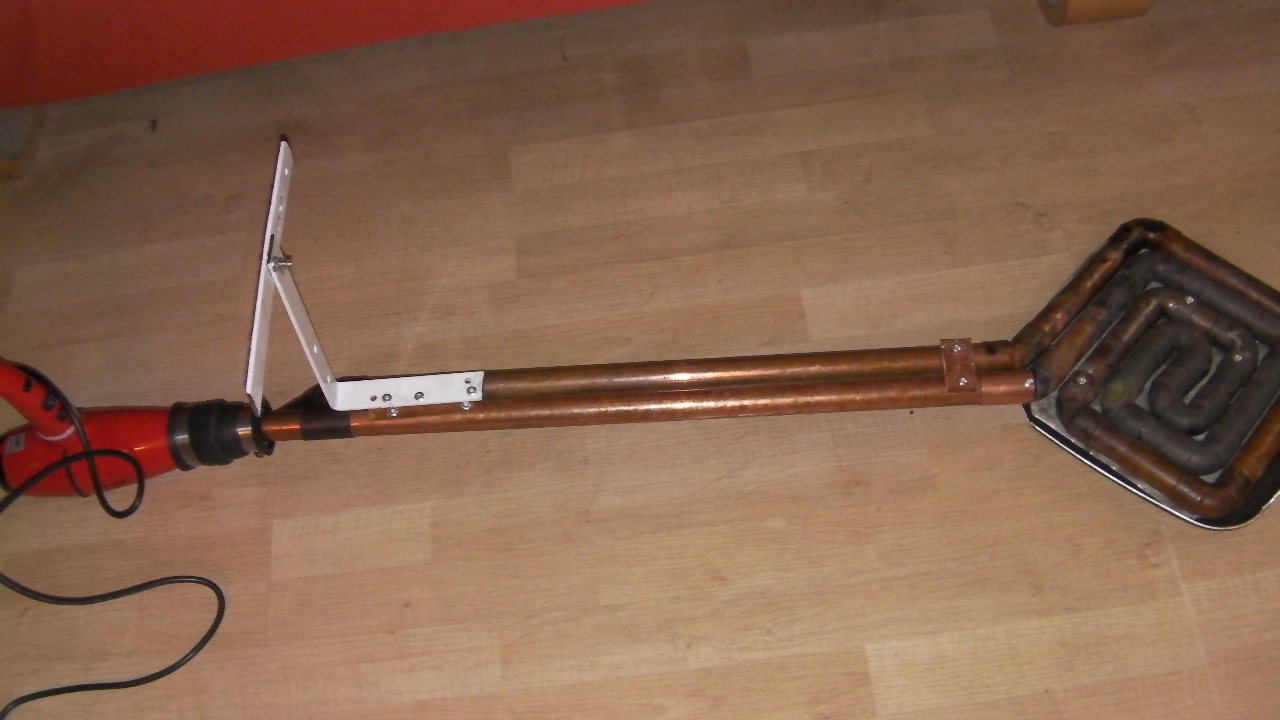

Vista d'assieme

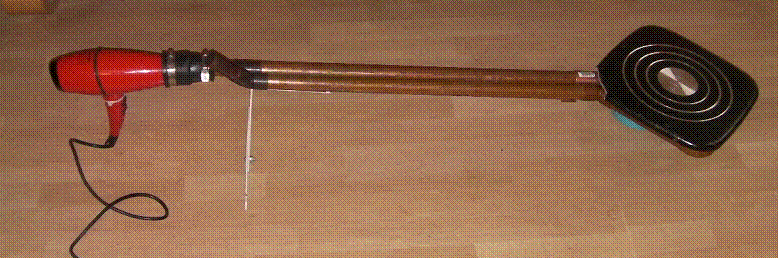

2. Generatore aria calda per camino.

Vista d'assieme

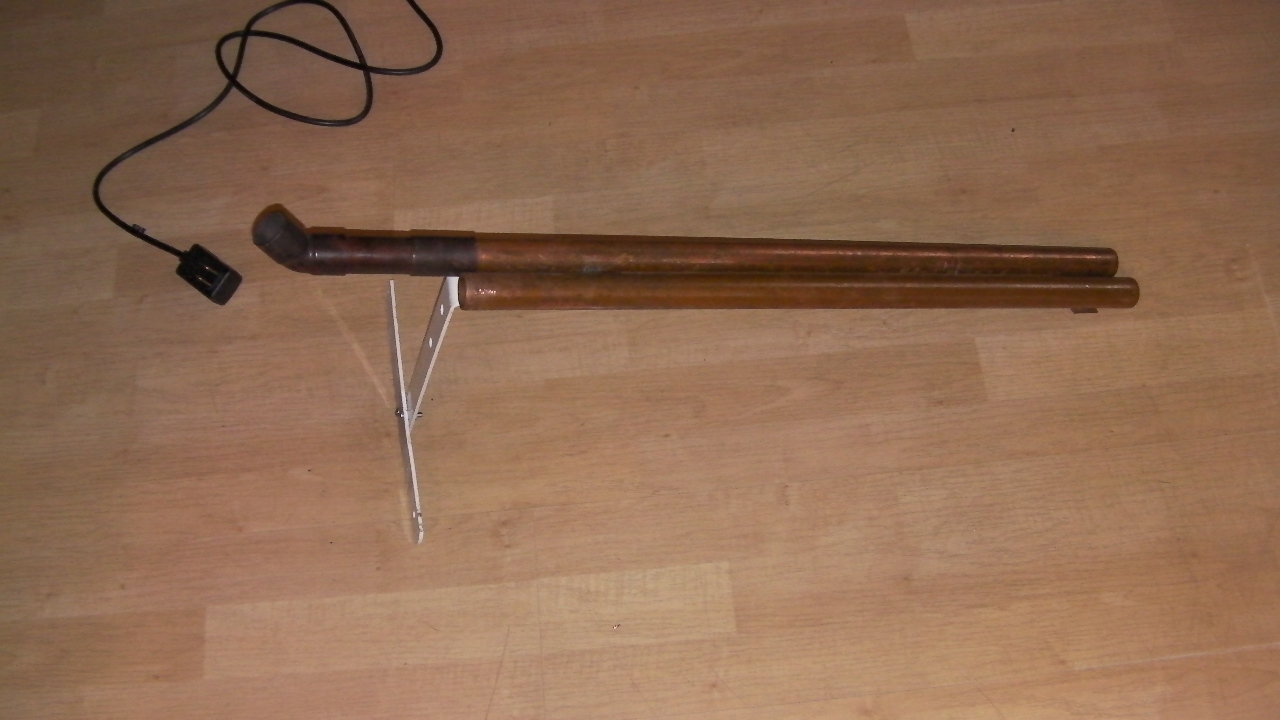

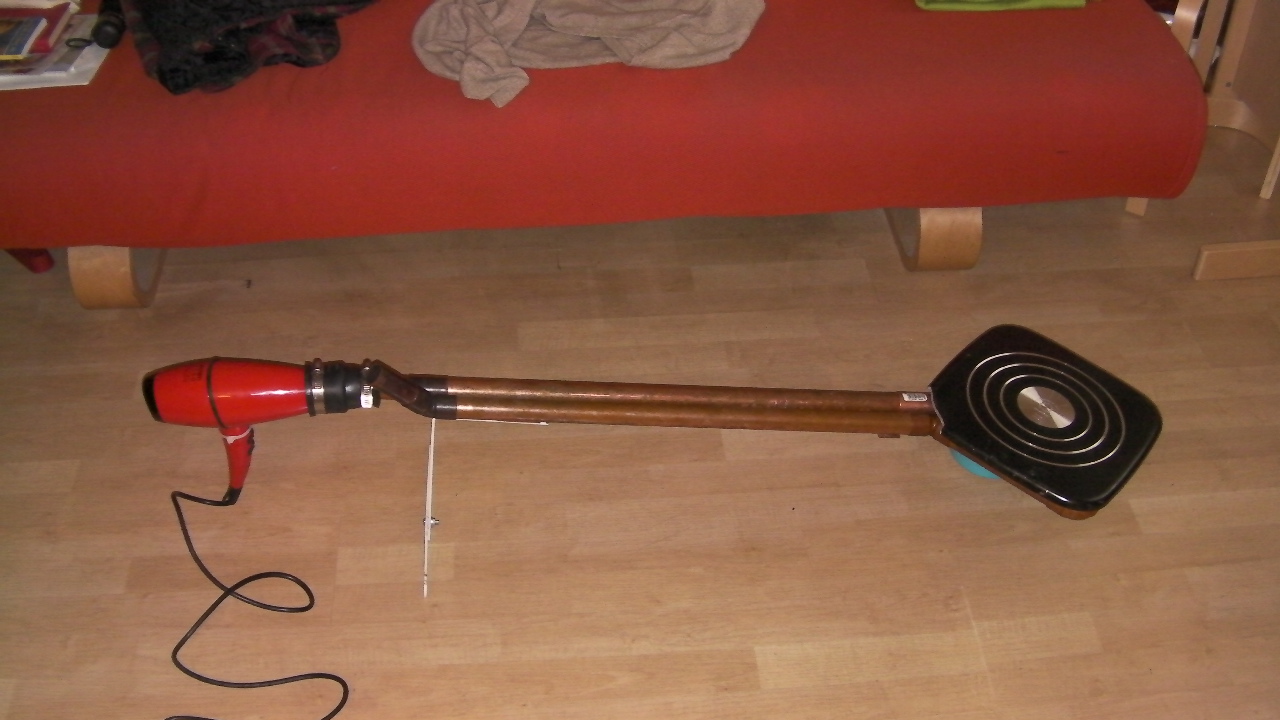

3. Ventilatore e supporto posteriore

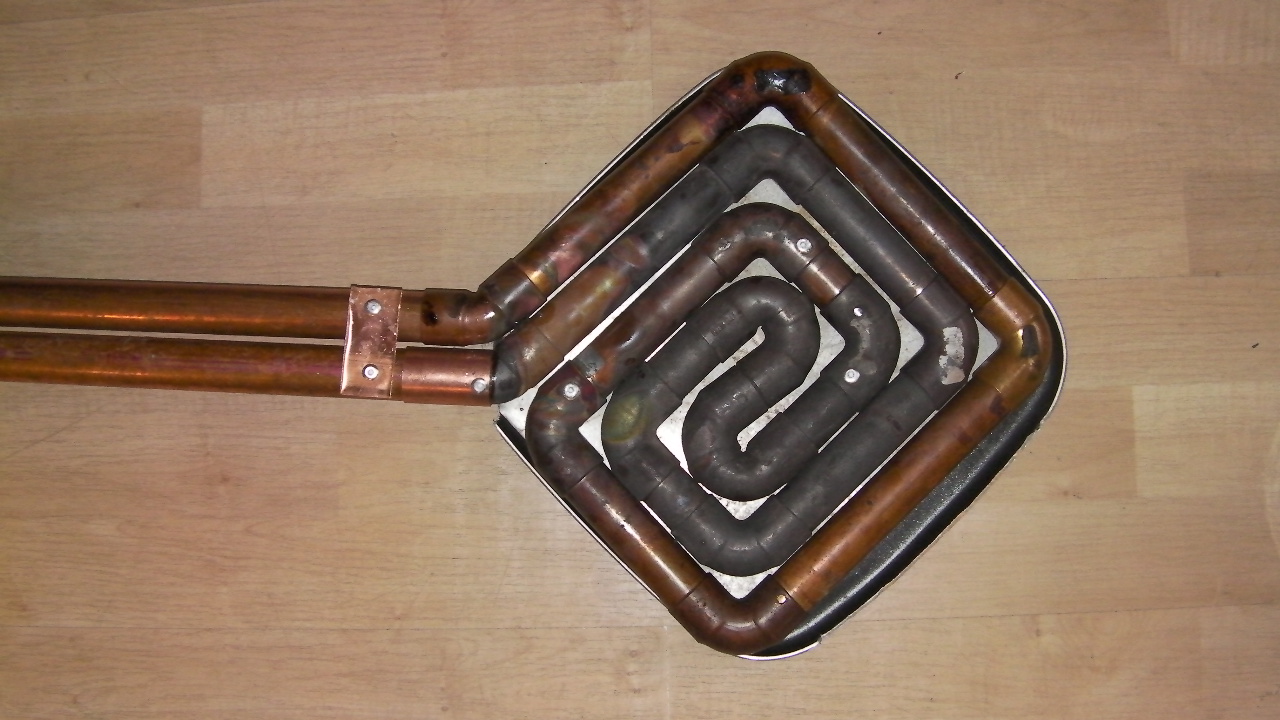

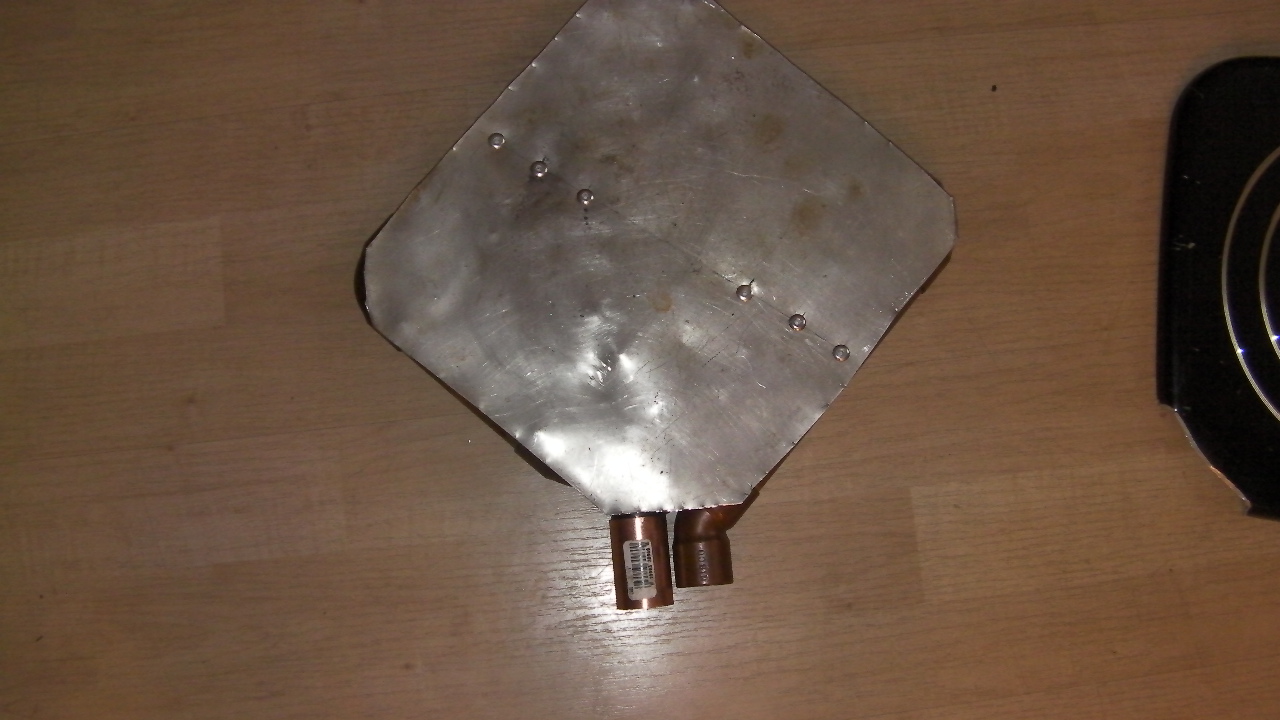

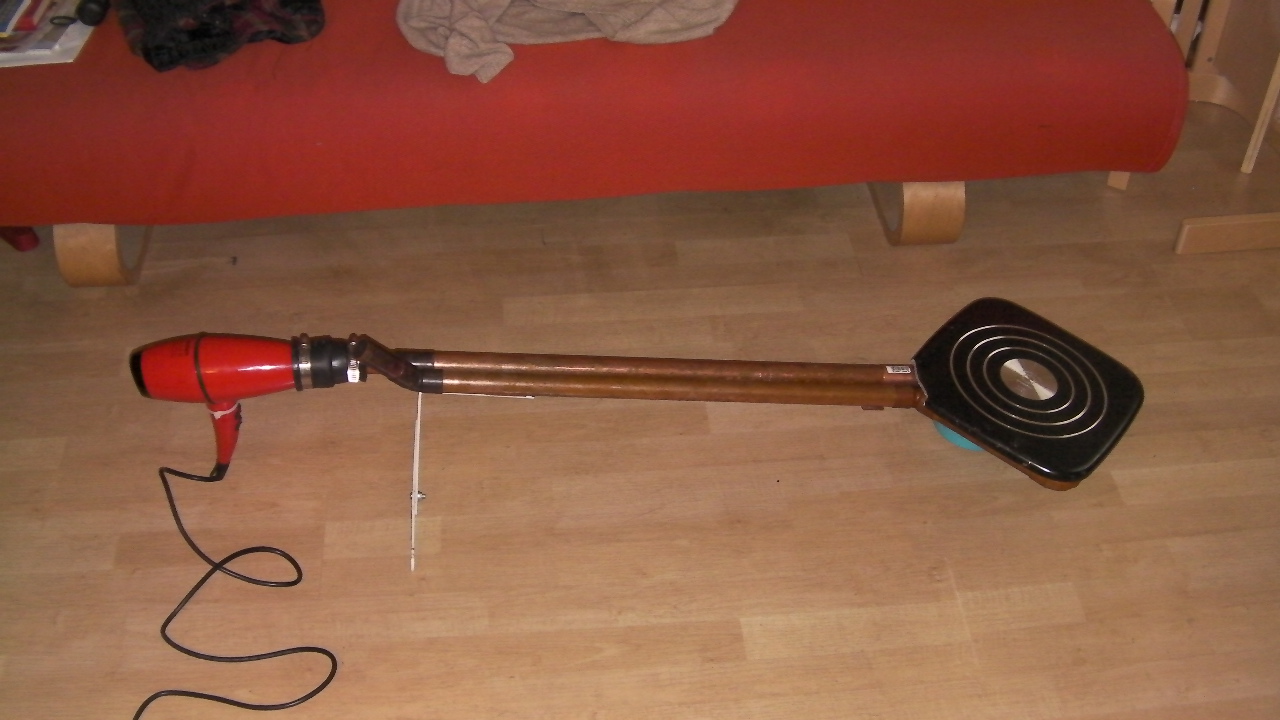

4. Vista dall'alto scambiatore

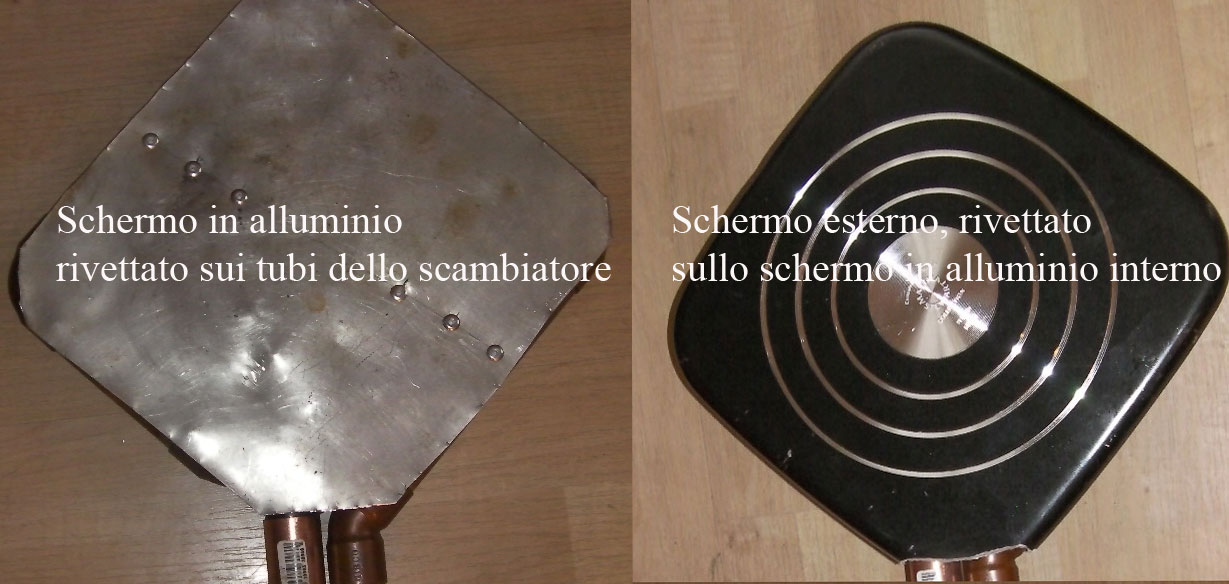

con schermo superiore

5. Ventilatore e supporto posteriore

vista dal basso.

6. Ventilatore e supporto posteriore

vista dal basso.

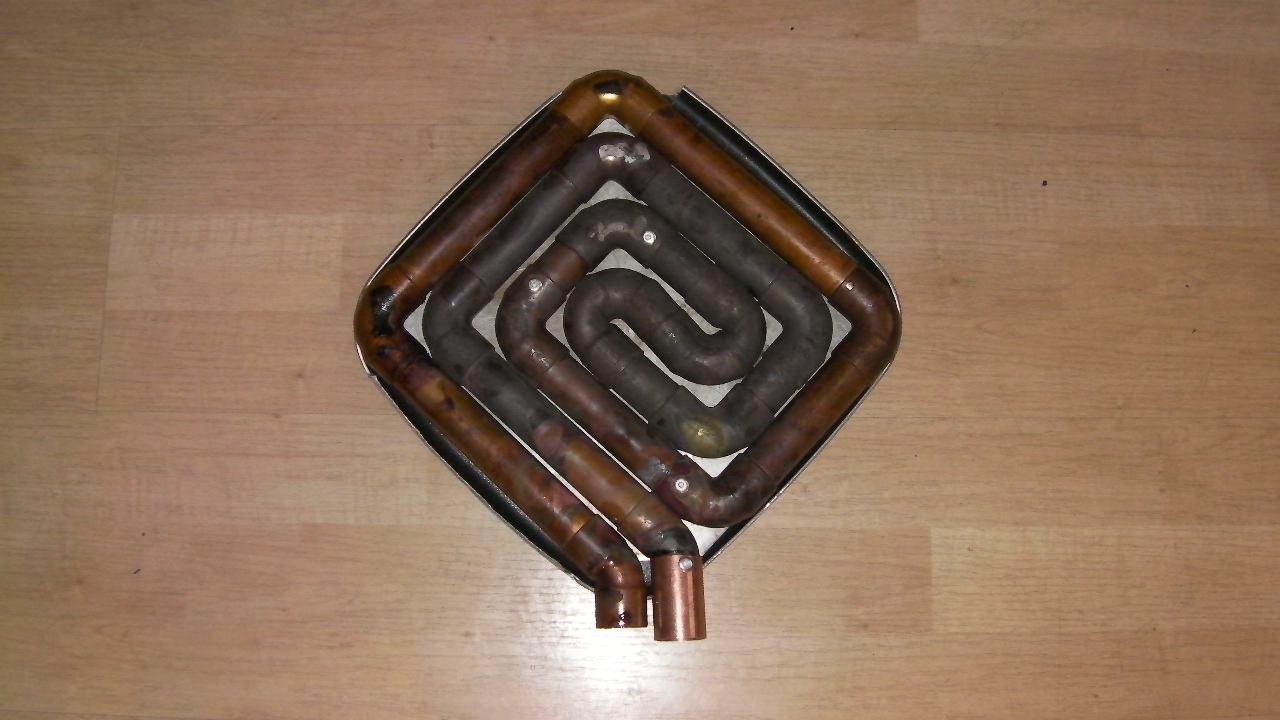

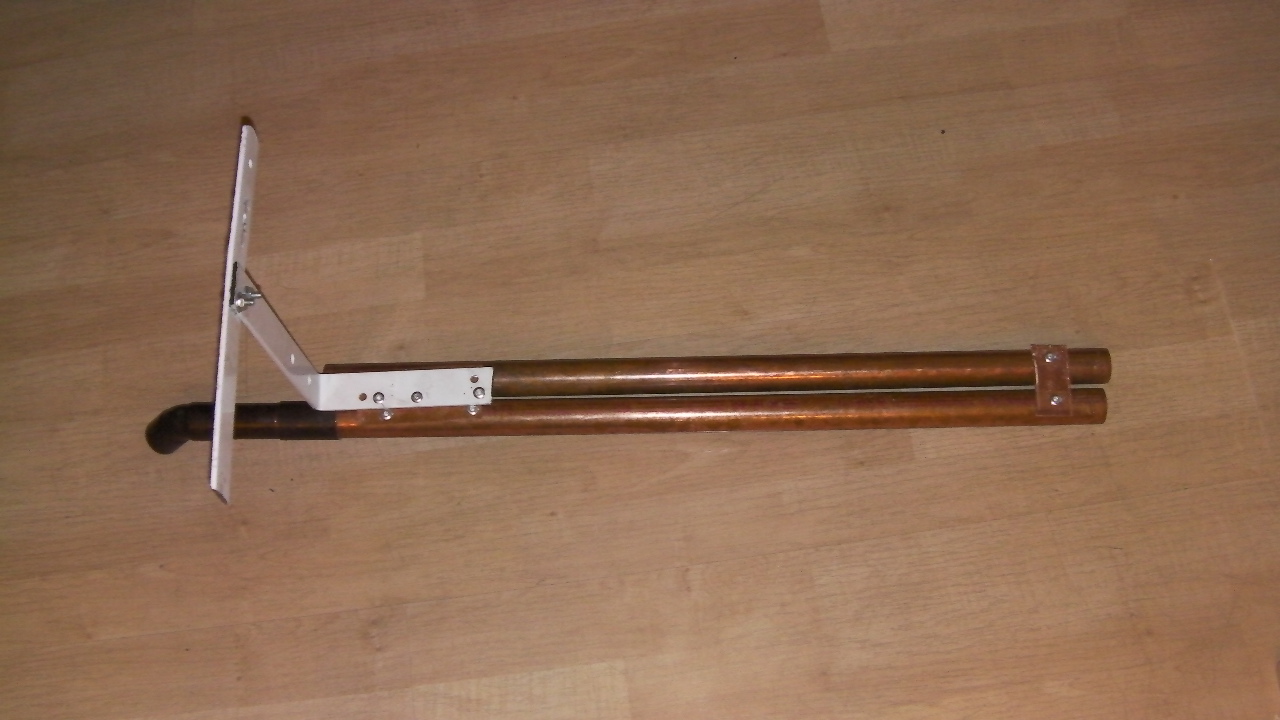

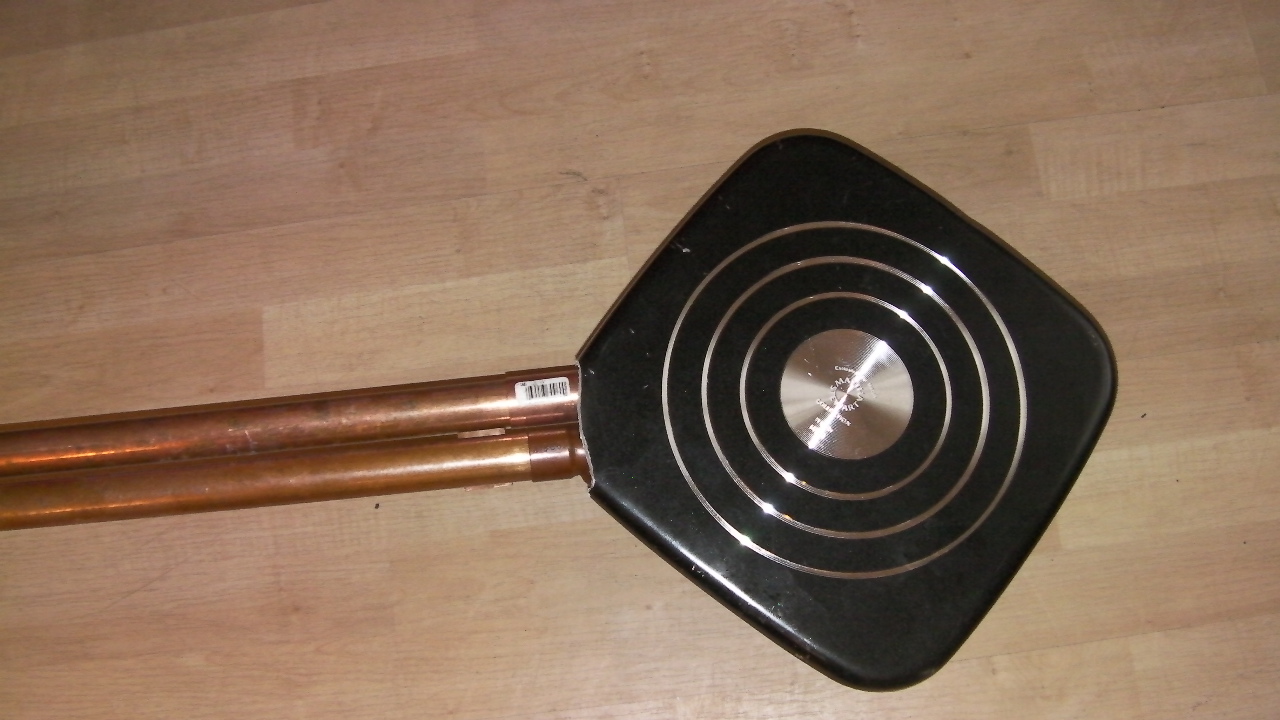

7. Scambiatore visto dal basso

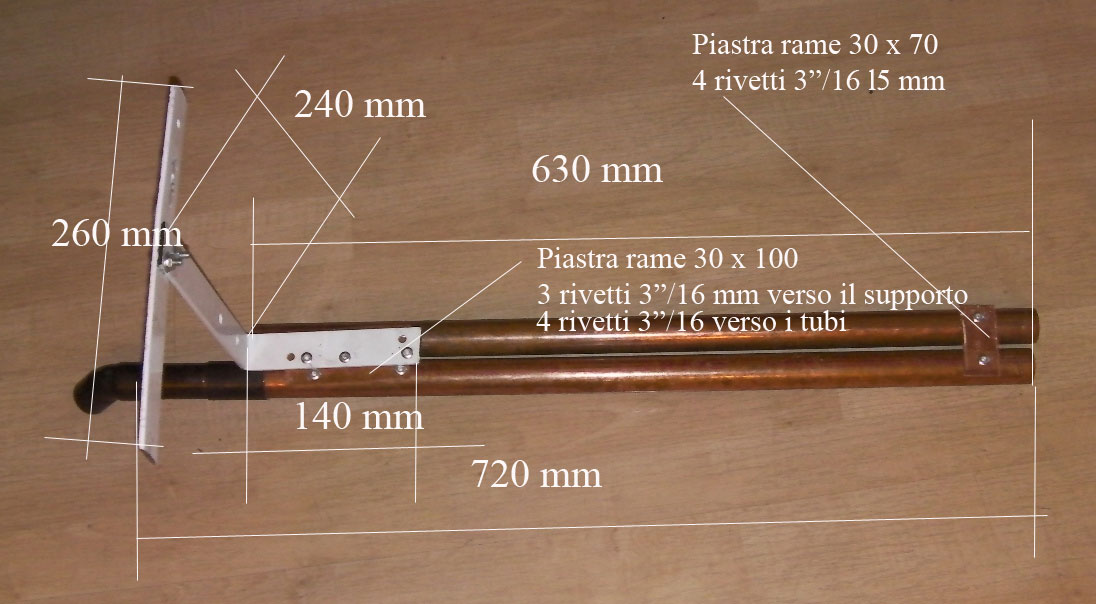

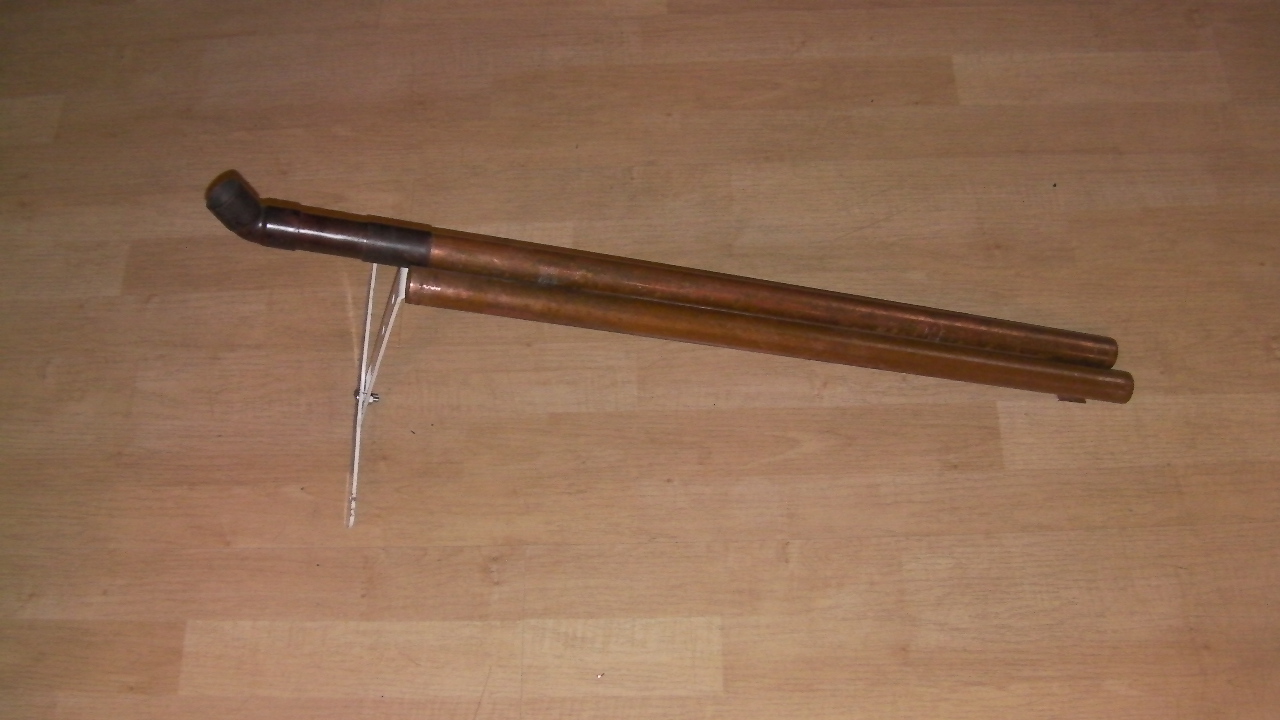

 8. Tubo di collegamento dello scambiatore  con il ventilatore e tubo uscita aria calda

9. Tubo di collegamento dello scambiatore

con il ventilatore e tubo uscita aria calda



10. Tubo di collegamento delle scambiatore

con il ventilatore e tubo uscita aria calda

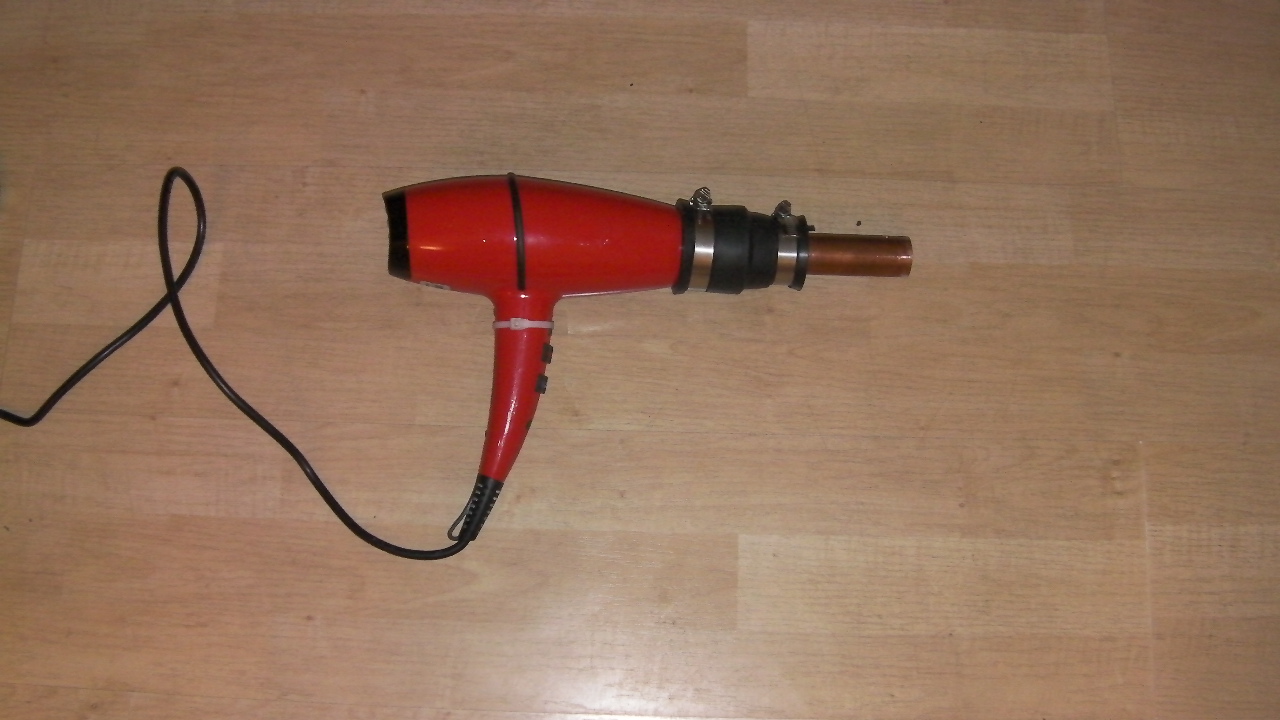

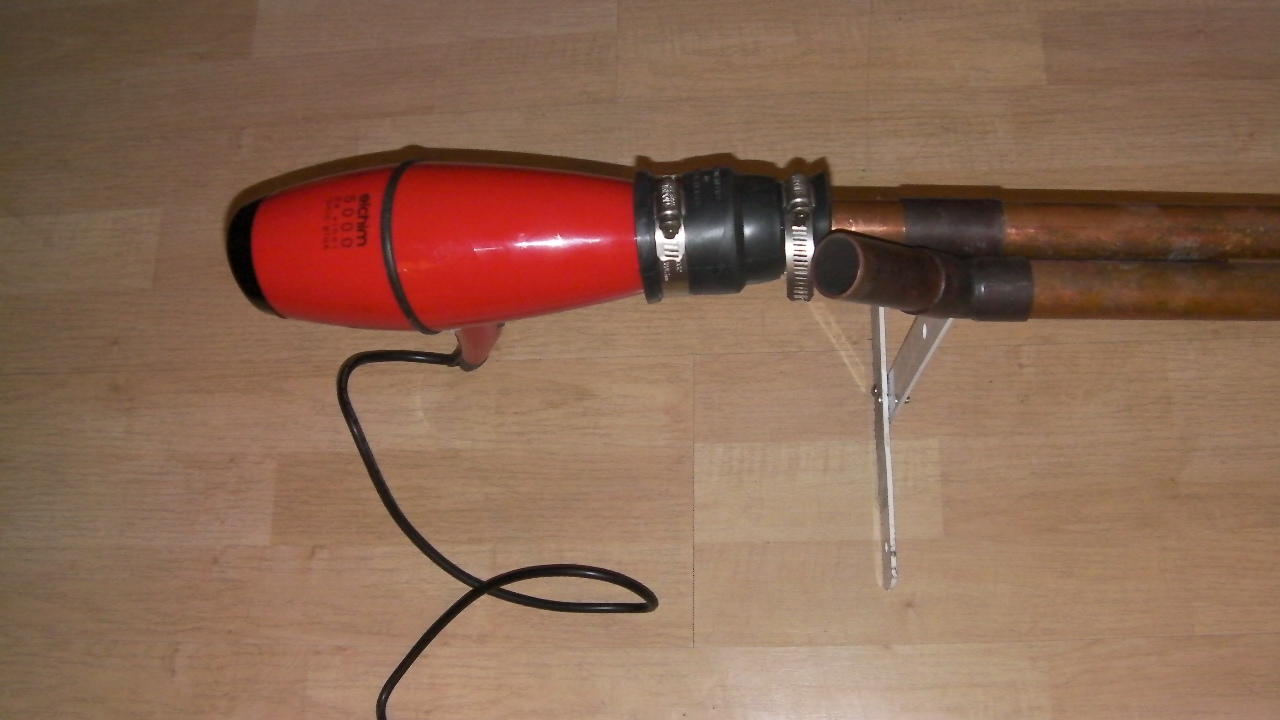

11. Ventilatore con tronchetto di connessione con il tubo di collegamento con lo scambiatore

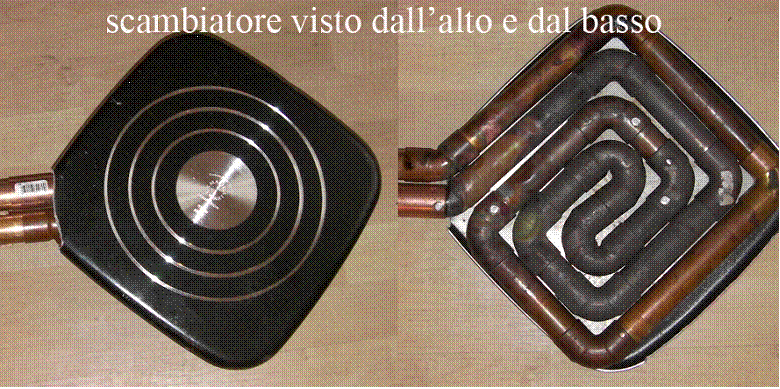

12. Lo scambiatore visto dal basso

13. Lo scambiatore visto dall'alto

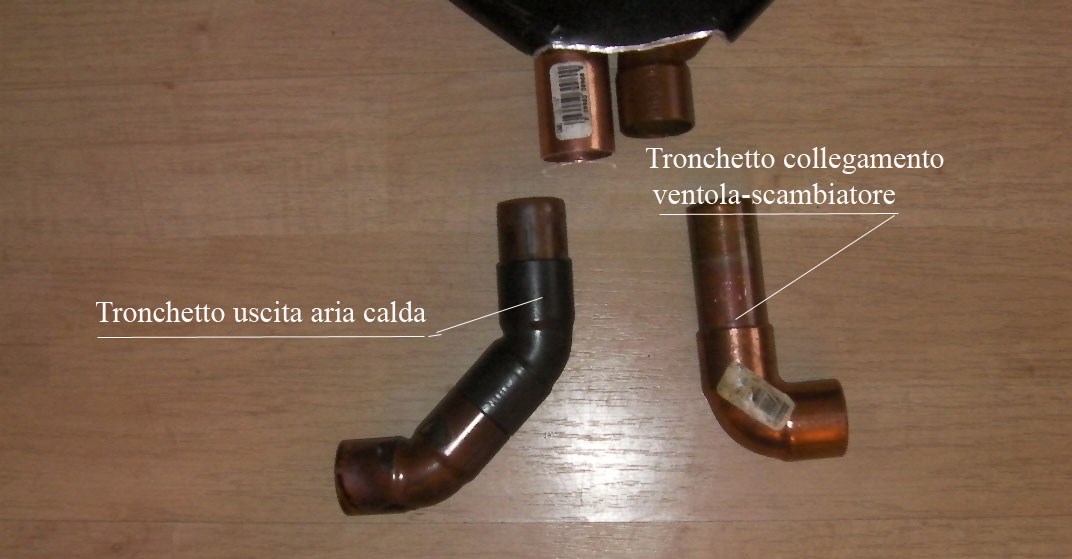

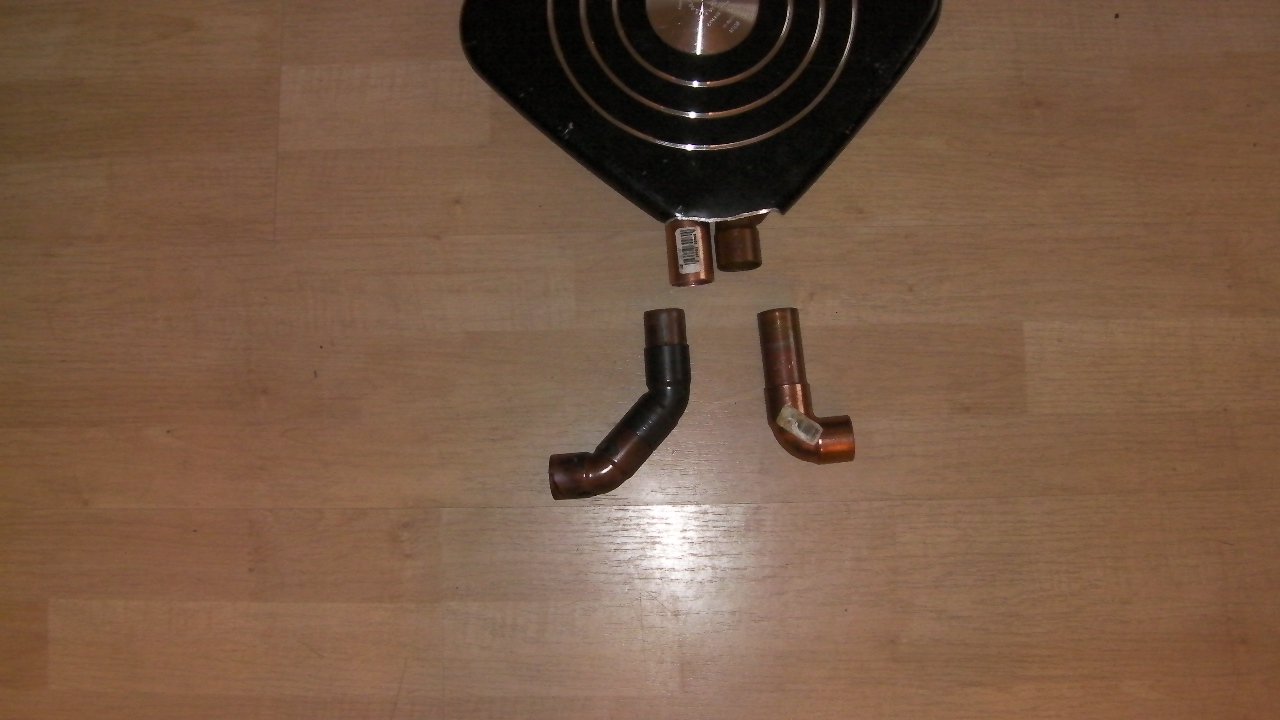

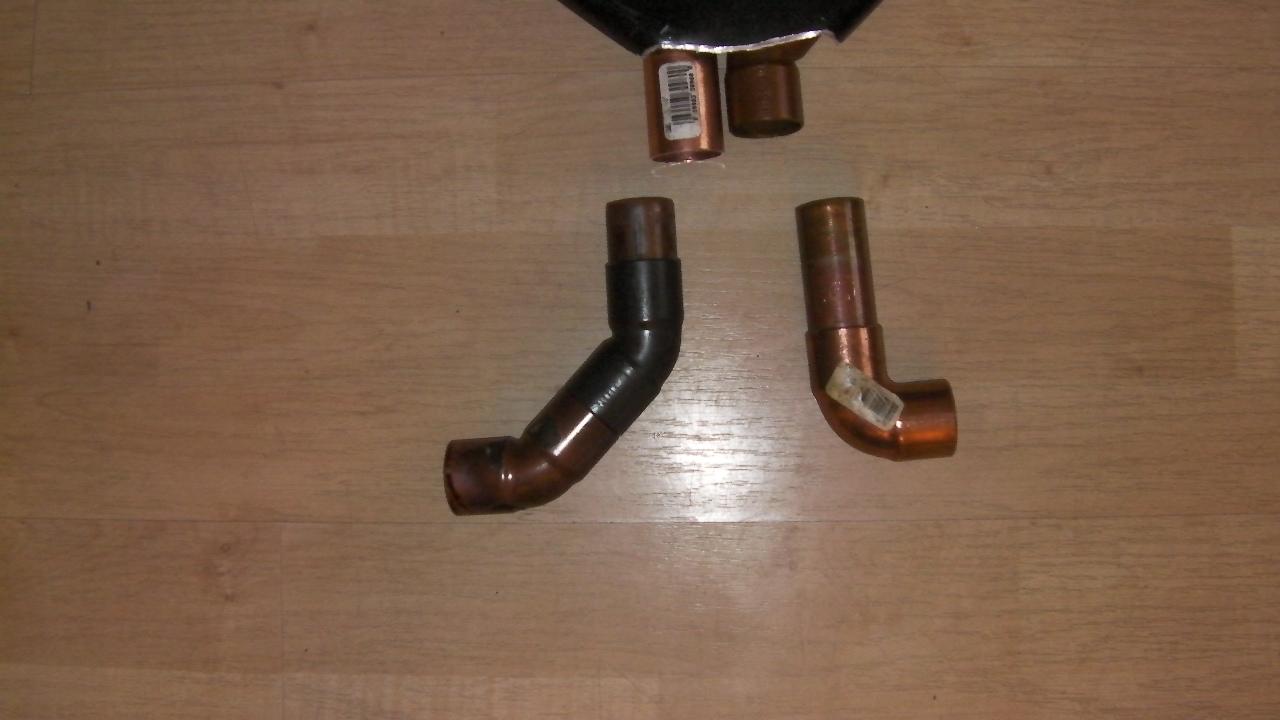

14. Tronchetto di collegamento

dello scambiatore con il ventilatore e

tronchetto di uscita dell'aria calda.

15. Tronchetto di collegamento

dello scambiatore con il ventilatore e

tronchetto di uscita dell'aria calda

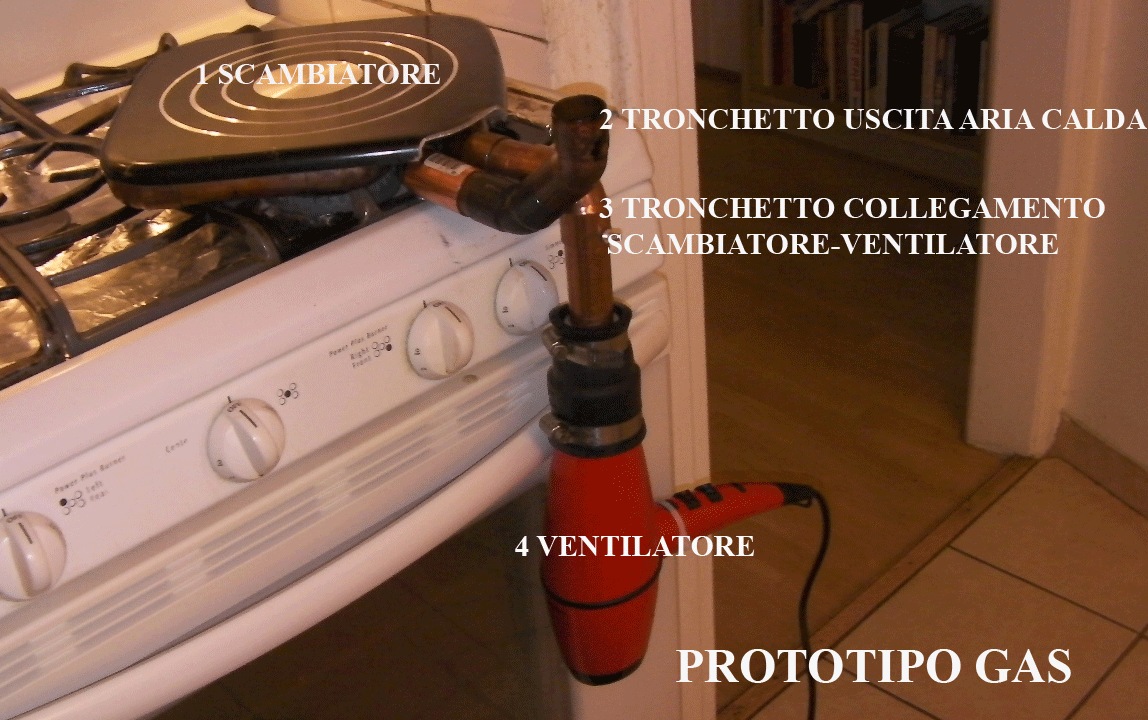

16 Il generatore di aria calda per cucina a gas in posizione di lavoro senza il solo ventilatore

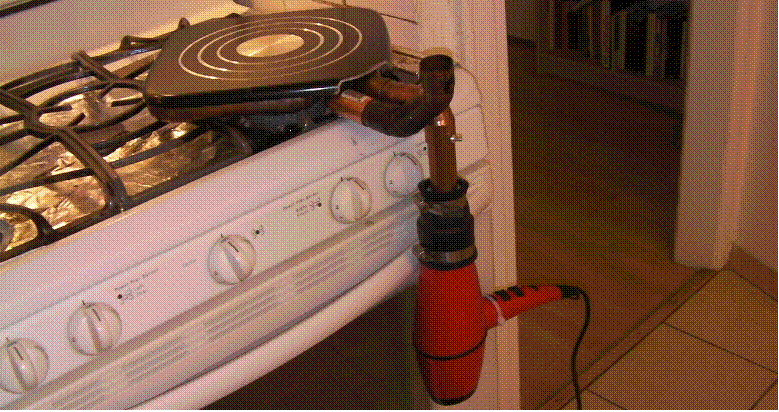

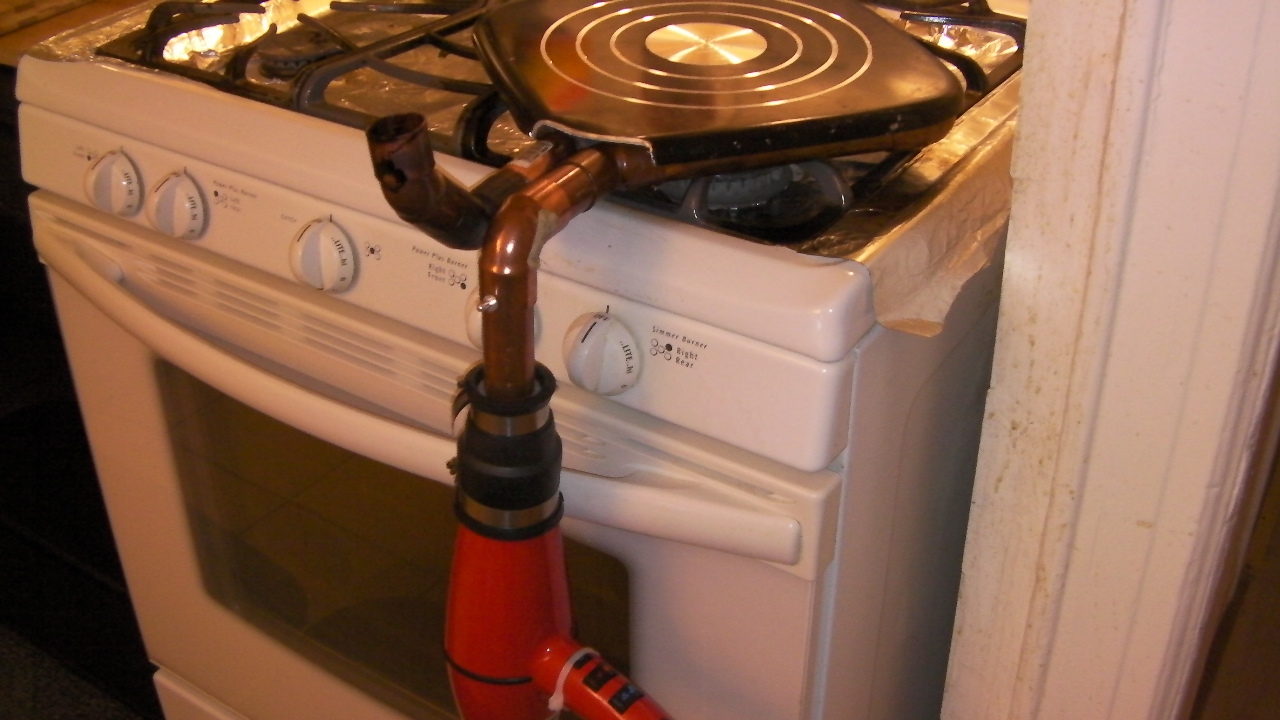

17 Il generatore di aria calda per cucina a gas completo ed in posizione di lavoro.

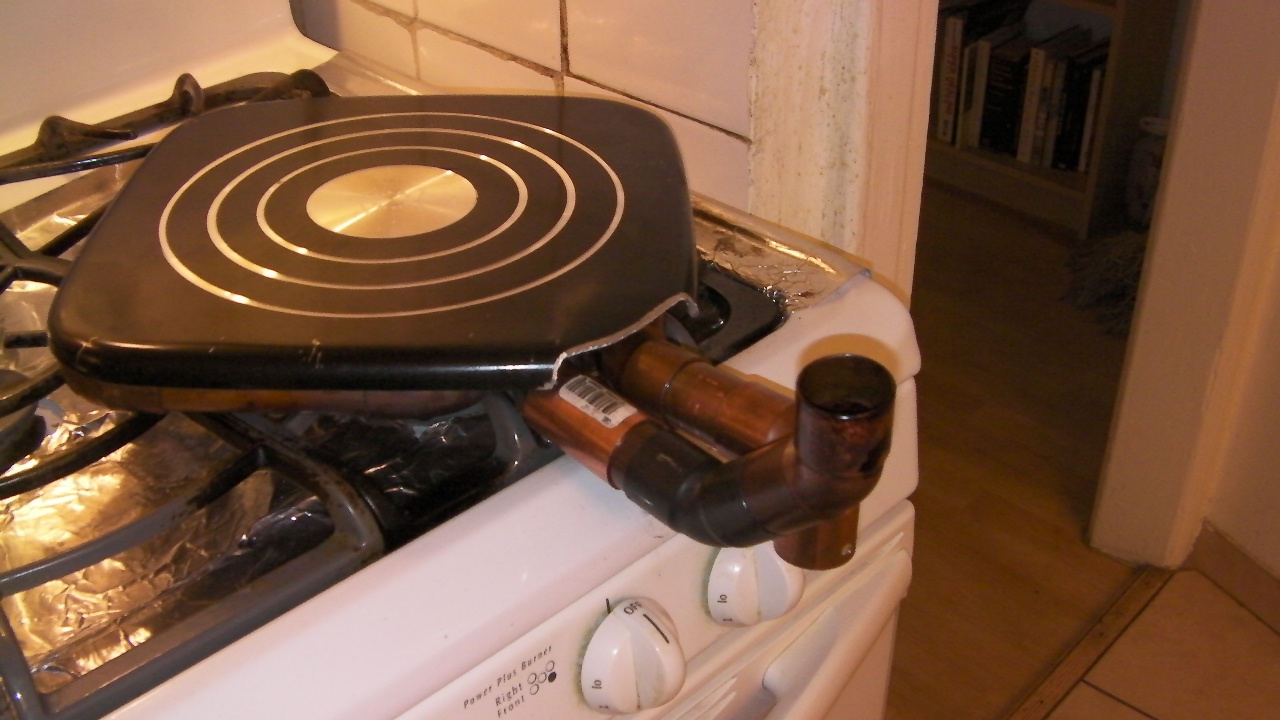

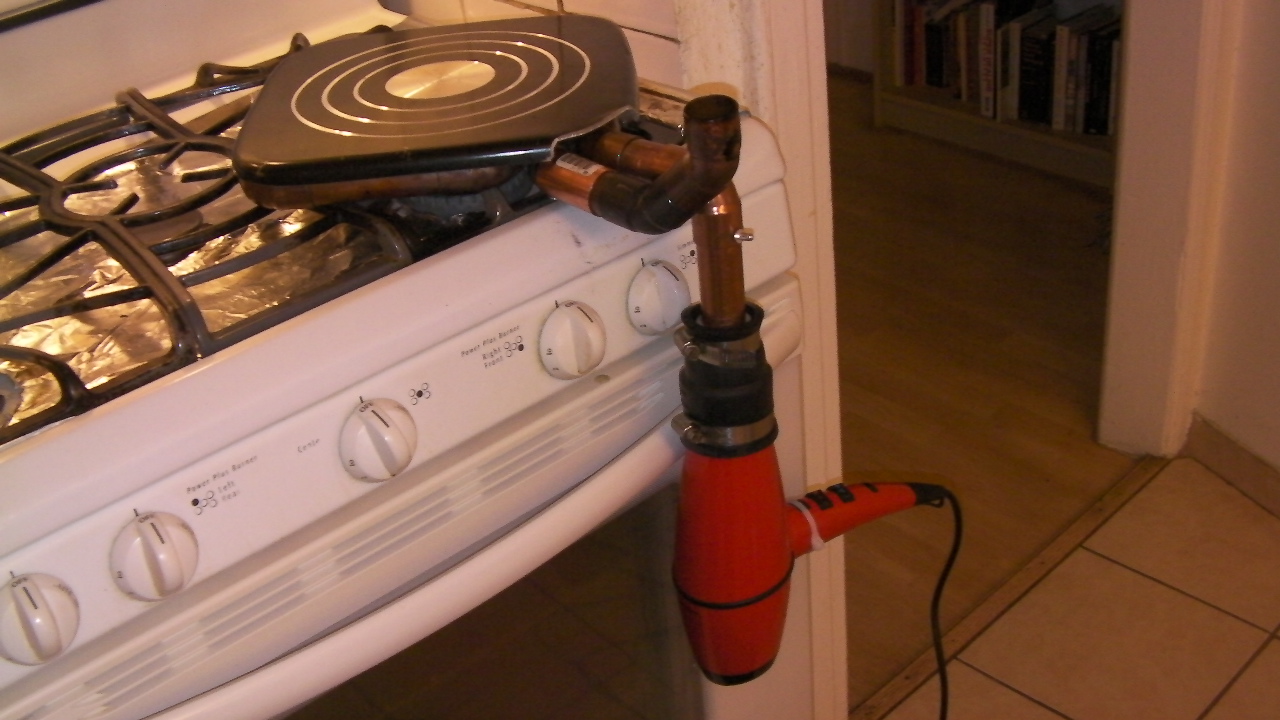

18 Il generatore di aria calda per cucina a gas completo ed in posizione di lavoro.





19 Particolare ingresso aria fredda ed uscita  aria calda





20 Generatore di aria calda da camino

21 generatore di aria calda per

stufa a gas

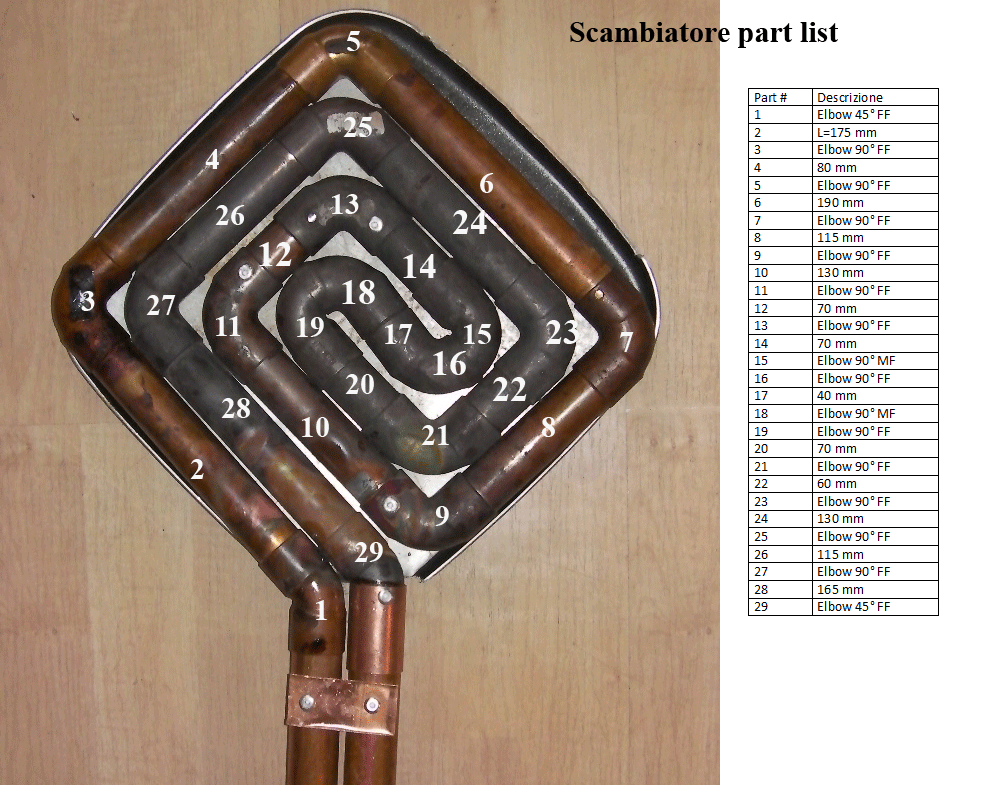

22 Scambiatore di calore

Documentazione costruttiva dei prototipi  di:

Un generatore di aria calda per camino  ( C ) e

di un generatore di aria calda per stufa a gas (G )

I due devices utilizzano 2 fondamentali parti in comune :

uno scambiatore ed un ventilatore



Oltre le due parti principali scambiatore e ventilatore  la configurazione C (camino )  prevede collegamenti fra scambiatore e ventilatore, integrato con un tubo di uscita dell’aria calda ed integrato con un supporto posteriore come segue

La configurazione G prevede due tronchetti come segue per il collegamento dello scambiatore alla ventola e per l’uscita dell’aria calda:

La configurazione costruttiva dello scambiatore e’ la seguente:

Lo scambiatore prevede uno sheet di allumino rivettato su 6 tubi dello scambiatore stesso per un duplice scopo, per mantenere in posizione i component in rame dello scambiatore e per riflettere le radiazioni non assorbite dai tubi di rame verso il dorso dei tubi stessi, con cio’ contribuendo al rendimento delle scambiatore

I tubi in rame sono tutti da 1” . I collegamenti sono tutti con rivetti da 3”/16 l=5mm. I collegamenti fra il primo tronchetto (che collega il ventilatore allo scambiatore) ed  il ventilatore e fra il secondo tronchetto (uscita aria)  ed  lo scambiatore sono assicurati con spine da 1mm lunghe 20 mm con testa da 5 mm, spine da inserire in due fori coincidenti da 1.5 mm/ Le spine controllano la posizione relative degli oggetti che assicurano in senso longitudinale e rotatorio.

Commenti: I prototipi ottenibili dalla documentazione che si presenta sono perfettamente funzionanti ad alto rendimento e sono utilissimi quali sistemi principali per il riscadamento di unita’  abitative medie e medio-grandi per la configurazione C e quale sistema integrative e di sicurezza la configurazione G.

L’industrializzazione di prodotto non riserva sorprese:

Il ventilatore puo’ essere basato su un Hair Dryer professionale cui sia stata sbarcata tutta la parte termica. I collegamenti per la configurazione C possono essere realizzati in acciaio inox di basso spessore o di ferro anodizzato o di alluminio.  Chiaramente il supporto posteriore non riserva criticita’ di alcun genere. E` da valutare bene l’introduzione di un termometro per l’aria calda in uscita, che sebbene funzionalmente non necessario, potrebbe rivelarsi interessante per rendersi conto dell’andamento del processo in modo obiettivo.
